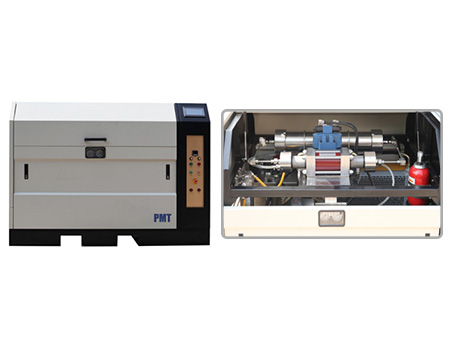

尺寸（长*宽*高） |
1800*1000*1400mm |
|
重量 |
1200Kg |
|
功率 |
37kw/50hp |
|
最大压力 |
420Mpa /4200bar |
|
工作压力 |
300-350Mpa |
|
最大排油 |
104L/min |
|
最大流量 |
3.7L/min |
|
孔口 |
Φ 0.30-0.33mm |
|
电源供应 |
380V 50hz |
|
供水 |
≥15.1L/min |
|
液压系统 |
博世力士乐品牌 |
|
冷却系统 |
风冷系统 |
|
产品参数
|
|||||
|

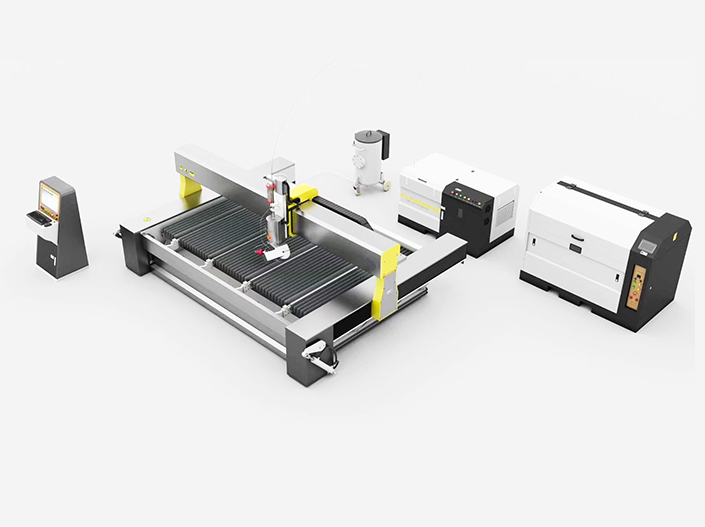

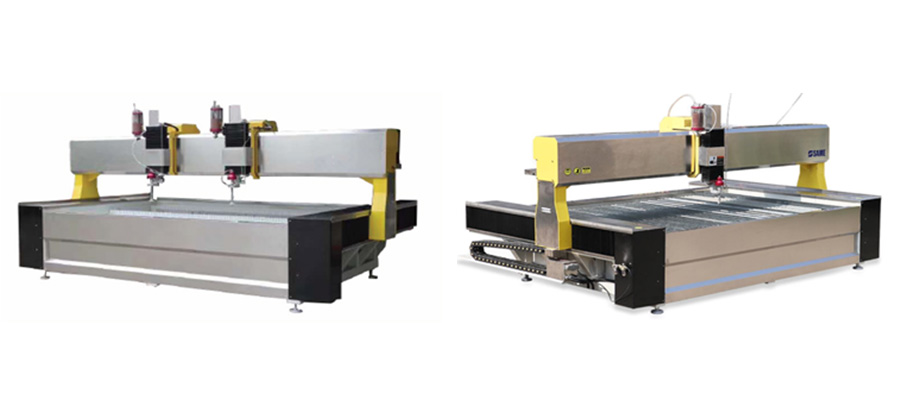

型号 |
1616 |
2515 |
3020 |
4020 |
6020 |
|
尺寸（毫米） |
2650*2150mm |
3400*2150mm |
4250*2300mm |
5250*2300mm |
7250*2300mm |
|
最大切割范围 |
1600*1600mm |
2500*1600mm |
3000*2000mm |
4000*2000mm |
6000*2000mm |
|
Z轴行程 |
180mm |
||||
|
伺服系统 |
日本品牌安川 |
||||
|
滚珠丝杠直线导轨 |
台湾品牌ABBA |
||||
|
重新定位精度 |
±0.025mm/m |
||||
|
裁切精度 |
±0.1mm |
||||
|
最大运行速度 |
15000mm/min |
||||
|
电源供应 |
AC220V 50/60Hz |
||||
|
制图系统 |
Auto-CAD |
||||
|
电脑系统 |
Windows 7 |
||||
|
功能 |
移动控制器 |
||||
|
屏幕 |
应用19英寸LCD |
||||
|
喷水软件
NC-Studio-V10
|
支持DXF文件和任何自动编程软件以生成NC代码 |
||||
|
重新定位精度 |
±0.02/1000mm |
|
切割精度 |
±0.15/1000mm |
|
最大压力 |
420mpa |
|
孔板类型 |
Parse 3 |
|
喷嘴类型 |
6.35*0.76/1.02*76mm |
|
Z轴运行行程 |
180mm |
|

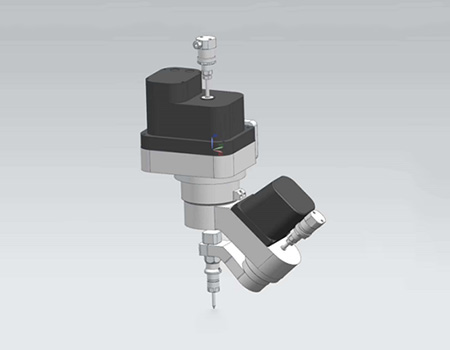

A轴旋转角度 |
±67° |
|
C轴旋转角度 |
±360° |
|
切割角度 |
0°-45° |
|
应用 |
0-45°切割/ 3D切割 |
|
尺寸（长*宽*高） |
700*700*1350mm |
|
重量 |
80kg |
|
最大容量 |
200kg |
|
最大气压供应 |
2bar |
|
调整您的调节器 |
|
|
减少磨料浪费 |
|
|
调整磨料的输送 |
|
|
30精度设定 |
|
|
不用再交付过多的磨料 |
|
|
纯净水并使其软化，因此非常有必要配备一种能够精确过滤和软化的设备。 |
|
|
软化水对喷水增压器的工作非常有利，零件的使用寿命将更长 |
|
|
PMT水处理软化剂系统适用于任何使用以下品牌的喷水机 |
|
尺寸（毫米） |
2100*750*1850mm |
|
重量 |
700kg |
|
电源供应 |
AC220V ,3kw |
|
空气压力 |
0.4-05mpa |
|
拆卸输出 |
300kg/h |
| 从STEP或IGES文件中的信息添加工具路径。 |
| 对几何形状进行特殊分析，以优化水刀切割。 |
| 自动速度斜坡取决于几何形状。 |
| 旋转零件以使零件与机器正确对齐。 |
| CAD命令可在3D中添加帮助几何图形，例如直线，圆弧和圆。 |
| CAD命令以扩展和投影3D对象。 |
| 根据厚度和切割参数自动计算速度。 |
| 根据厚度和切割参数自动计算穿孔时间。 |
| 5轴切削刀具切缝计算，可在生成刀具路径期间直接将其可视化。 |
| 嵌套3D-5X零件。 |
| 全面模拟3D-5X切割。 |
| 支持市场上所有5X运动头。 |
| 通过直线切割对零件的部分进行锥度控制。 |
| 可以手动调整切削矢量（倾斜方向），以避免切削头和工件之间发生碰撞。 |
| 将2D几何导入到3D。 |
| 将零点设置为模型上的任意点。 |
| 导入/导出和穿孔可以放置在任何方向和平面上。 |
